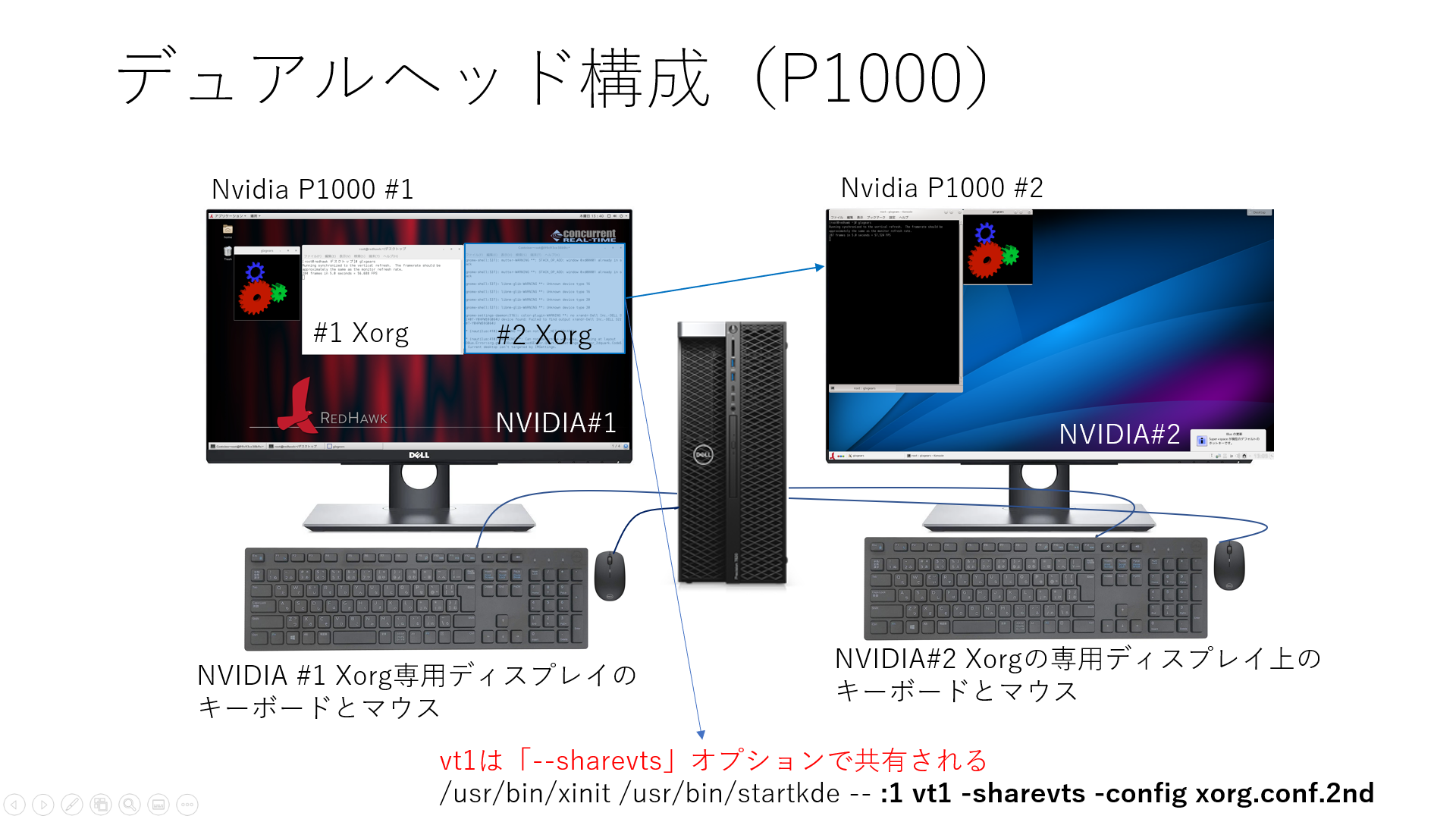

• RedHawk7,8のデュアルヘッド構成例
1. 2枚のNvdiaグラフィックカードを使って専用キーボード、マウスを構成し、2つのXサーバを独立して構成
2. ログイン時に上記構成を自動実行
3. NvdiaグラフィックカードとオンボードVGAなどNvidiaではないグラフィックカードを使って専用キーボード、マウスを構成し、2つのXサーバを独立して構成

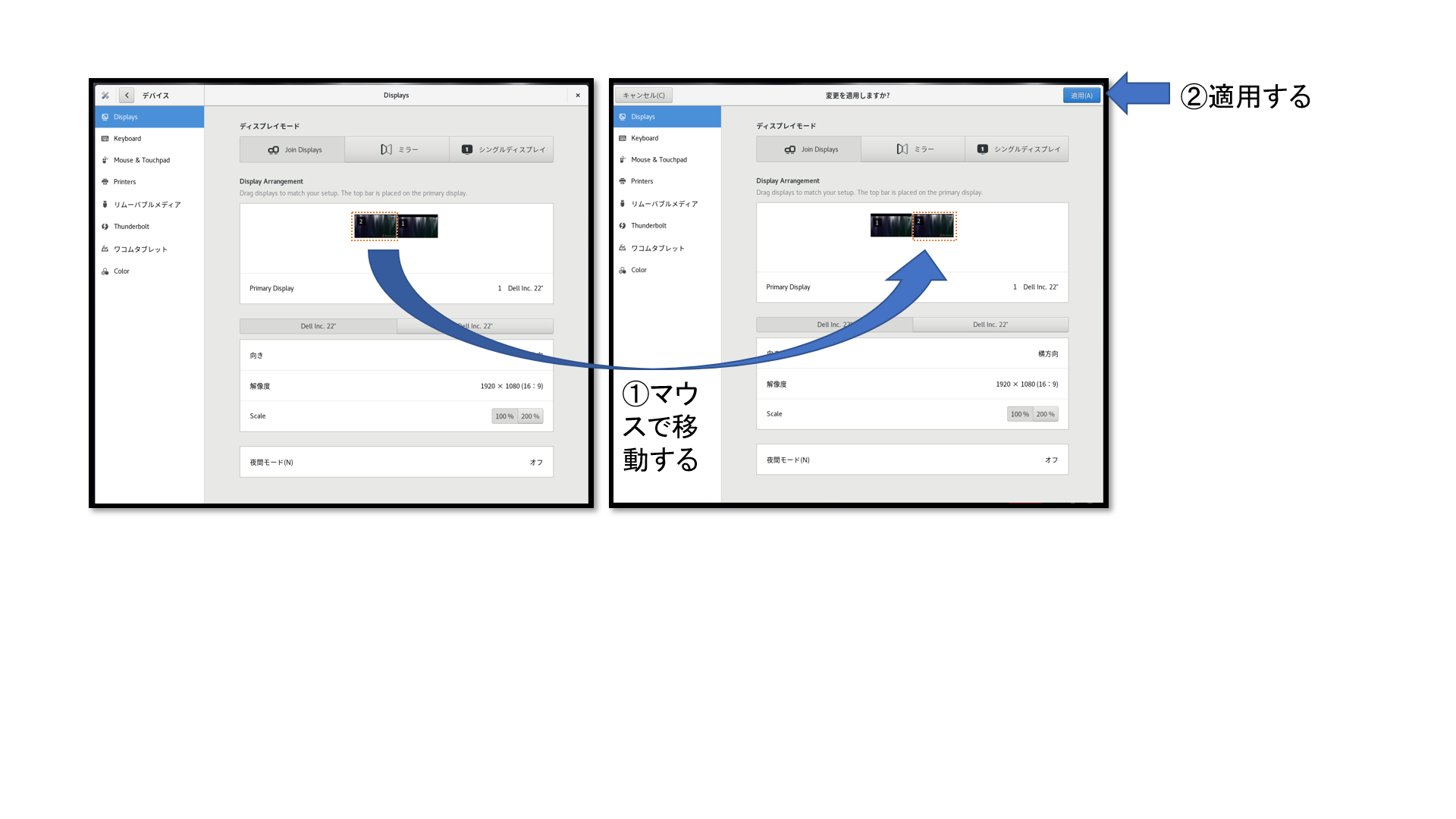

• RedHawk7,8でマルチディスプレイ構成のBIOS表示ディスプレイをlogin時のプライマリディスプレイにする

下記例は、オンボードグラフィックカードとNvidia(グラフィック)カードを持つシステムで、
オンボードグラフィックカードをコンソールとして使い、
Nvidia(グラフィック)カードを(Head Less)GPGPUとして利用する場合の設定例です。


オンボードグラフィックカード:radeon: BusID       "PCI:2:0:0"
Nvidia(グラフィック)カード:Nvidia: BusID       "PCI:101:0:0"

記設定例に示すようにNvidiaの設定をすべてコメントにするか削除してください。
Nvidiaカーネルドライバがロードされていれば、GPGPUとして利用可能です。

注意：Nvidiaでは無いコンソールの場合、下記作業が必要になります。


# mv /lib64/xorg/modules/xxx.libglamoregl.so.RPMSAVE /lib64/xorg/modules/libglamoregl.so



/etc/X11/xorg.conf

Section "ServerLayout"
	Identifier     "X.org Configured"
	Screen      0  "Screen0" 0 0
	#Screen      1  "Screen1" RightOf "Screen0"
	InputDevice    "Mouse0" "CorePointer"
	InputDevice    "Keyboard0" "CoreKeyboard"
EndSection

Section "Files"
	ModulePath   "/usr/lib64/xorg/modules"
	FontPath     "catalogue:/etc/X11/fontpath.d"
	FontPath     "built-ins"
EndSection

#Section "Module"
#	Load  "glx"
#	Load  "glxserver_nvidia"
#EndSection

Section "InputDevice"
	Identifier  "Keyboard0"
	Driver      "kbd"
EndSection

Section "InputDevice"
	Identifier  "Mouse0"
	Driver      "mouse"
	Option	    "Protocol" "auto"
	Option	    "Device" "/dev/input/mice"
	Option	    "ZAxisMapping" "4 5 6 7"
EndSection

Section "Monitor"
	Identifier   "Monitor0"
	VendorName   "Monitor Vendor"
	ModelName    "Monitor Model"
EndSection

#Section "Monitor"
#	Identifier   "Monitor1"
#	VendorName   "Monitor Vendor"
#	ModelName    "Monitor Model"
#EndSection

Section "Device"
	Identifier  "Card0"
	Driver      "radeon"
	BusID       "PCI:2:0:0"
EndSection

#Section "Device"
#	Identifier  "Card1"
#	Driver      "nvidia"
#	BusID       "PCI:101:0:0"
#EndSection

Section "Screen"
	Identifier "Screen0"
	Device     "Card0"
	Monitor    "Monitor0"
	SubSection "Display"
		Viewport   0 0
		Depth     24
	EndSubSection
EndSection

#Section "Screen"
#	Identifier "Screen1"
#	Device     "Card1"
#	Monitor    "Monitor1"
#	SubSection "Display"
#		Viewport   0 0
#		Depth     24
#	EndSubSection
#EndSection

lsmod

# lsmod|grep nvidia
nvidia_uvm           1134592  0
nvidia_drm             65536  1
nvidia_modeset       1200128  2 nvidia_drm
nvidia              35311616  35 nvidia_uvm,nvidia_modeset
drm_kms_helper        270336  2 radeon,nvidia_drm
drm                   548864  10 drm_kms_helper,nvidia,radeon,nvidia_drm,ttm

# nvidia-smi
Mon Mar 18 14:58:47 2024
+-----------------------------------------------------------------------------+
| NVIDIA-SMI 470.74       Driver Version: 470.74       CUDA Version: 11.4     |
|-------------------------------+----------------------+----------------------+
| GPU  Name        Persistence-M| Bus-Id        Disp.A | Volatile Uncorr. ECC |
| Fan  Temp  Perf  Pwr:Usage/Cap|         Memory-Usage | GPU-Util  Compute M. |
|                               |                      |               MIG M. |
|===============================+======================+======================|
|   0  Quadro P1000        On   | 00000000:65:00.0  On |                  N/A |
| 34%   32C    P8    N/A /  N/A |     51MiB /  4040MiB |      0%      Default |
|                               |                      |                  N/A |
+-------------------------------+----------------------+----------------------+

+-----------------------------------------------------------------------------+
| Processes:                                                                  |
|  GPU   GI   CI        PID   Type   Process name                  GPU Memory |
|        ID   ID                                                   Usage      |
|=============================================================================|
|  No running processes found                                                 |
+-----------------------------------------------------------------------------+

"Kensington Slimblade Trackball"でホイール・エミュレーションを行う方法を以下に示します。

注：RedHawk7では、この例のKensington Slimblade Trackballを利用するためには、下記手順で、カーネルモジュールの追加コンパイルが必要です。


# cd /lib/modules/`uname -r`/build
# ./ccur-config -n -c
# make -C /lib/modules/`uname -r`/build SUBDIRS=/lib/modules/`uname -r`/build/drivers/hid REDHAWKFLAVOR=`cat /proc/ccur/flavor`  -e "CONFIG_HID_MULTITOUCH=m" -e "CONFIG_HID_KENSINGTON=m"  modules
# make -C /lib/modules/`uname -r`/build SUBDIRS=/lib/modules/`uname -r`/build/drivers/hid REDHAWKFLAVOR=`cat /proc/ccur/flavor`  -e "CONFIG_HID_MULTITOUCH=m" -e "CONFIG_HID_KENSINGTON=m"  modules_install
# depmod


(1) xmodmapでボタンの設定をディフォルト設定に戻し、確認します。


# xmodmap -e "pointer = 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16“
# xmodmap -pp
There are 16 pointer buttons defined.

    Physical        Button
     Button          Code
        1              1
        2              2
        3              3
        4              4
        5              5
        6              6
        7              7
        8              8
        9              9
       10             10
       11             11
       12             12
       13             13
       14             14
       15             15
       16             16

(2) xevを動作させて、Button をクリックしてデバイスのボタンイベント番号を確認してください。

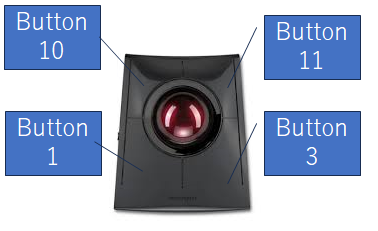

Kensington Slimblade Trackballでは以下の番号になりました。


(3) /etc/X11/xorg.conf.d ディレクトリ下に下記、99-Kensington.confを作成します。
この設定は、evdevドライバのホイールエミュレーションをONにし、その開始ボタンを"Button 10"に割り当てている設定です。
上記(2)の試験内容に合わせてOption "EmulateWheelButton" "10"の番号を希望のボタン番号に変更してください。
なお、下記緑色の部分はRedHawk7には必要ありません。（RedHawk8では、libinputがディフォルトのためevdevを明示的に利用するように設定しています。）


    Section "InputClass"
        Identifier "libinput ignore Logitech"
        MatchProduct    "Kensington Slimblade Trackball"
        Driver "libinput"
        Option "Ignore" "True"
    EndSection
    Section "InputClass"
        Identifier  "evdev for Logitech"
        MatchProduct    "Kensington Slimblade Trackball"
        Driver      "evdev"
        Option "Ignore" "False"
    EndSection
    Section "InputClass"
        Identifier      "EmulateWheeland change button"
        MatchProduct    "Kensington Slimblade Trackball"
        Option "EmulateWheel" "True"
        Option "EmulateWheelButton" "10"
        Option "YAxisMapping" "4 5"
    EndSection

Option "YAxisMapping" "N1 N2"は、ホイール エミュレーション モードで、どのボタンを Y 方向のモーションにマップするかを指定します。
ボタン番号 N1 は負の Y 軸の動きにマッピングされ、ボタン番号 N2 は正の Y 軸の動きにマッピングされます。

(4) Xを再起動（ログアウト/ログイン)してください。
その後、/var/log/Xorg.0.logを確認してください。
下記にKensington Slimblade Trackballの結果を示しますが、赤字の部分が設定と同じか確認をしてください。


    [  2070.155] (II) No input driver specified, ignoring this device.
    [  2070.155] (II) This device may have been added with another device file.
    [  2070.156] (II) config/udev: Adding input device Kensington Slimblade Trackball (/dev/input/event7)
    [  2070.156] (**) Kensington Slimblade Trackball: Applying InputClass "evdev pointer catchall"
    [  2070.156] (**) Kensington Slimblade Trackball: Applying InputClass "change button"
    [  2070.156] (II) Using input driver 'evdev' for 'Kensington Slimblade Trackball'
    [  2070.156] (**) Kensington Slimblade Trackball: always reports core events
    [  2070.156] (**) evdev: Kensington Slimblade Trackball: Device: "/dev/input/event7"
    [  2070.207] (--) evdev: Kensington Slimblade Trackball: Vendor 0x47d Product 0x2041
    [  2070.207] (--) evdev: Kensington Slimblade Trackball: Found 11 mouse buttons
    [  2070.207] (--) evdev: Kensington Slimblade Trackball: Found scroll wheel(s)
    [  2070.207] (--) evdev: Kensington Slimblade Trackball: Found relative axes
    [  2070.207] (--) evdev: Kensington Slimblade Trackball: Found x and y relative axes
    [  2070.207] (II) evdev: Kensington Slimblade Trackball: Configuring as mouse
    [  2070.207] (II) evdev: Kensington Slimblade Trackball: Adding scrollwheel support
    [  2070.207] (**) Option "EmulateWheel" "True"
    [  2070.207] (**) Option "EmulateWheelButton" "10"
    [  2070.207] (**) Option "YAxisMapping" "4 5"
    [  2070.207] (**) evdev: Kensington Slimblade Trackball: YAxisMapping: buttons 4 and 5
    [  2070.207] (**) evdev: Kensington Slimblade Trackball: EmulateWheelButton: 10, EmulateWheelInertia: 10, EmulateWheelTimeout: 200
    [  2070.207] (**) Option "config_info" "udev:/sys/devices/pci0000:00/0000:00:14.0/usb1/1-8/1-8.2/1-8.2:1.0/0003:047D:2041.0004/input/input9/event7"
    [  2070.207] (II) XINPUT: Adding extended input device "Kensington Slimblade Trackball" (type: MOUSE, id 11)
    [  2070.207] (II) evdev: Kensington Slimblade Trackball: initialized for relative axes.
    [  2070.207] (**) Kensington Slimblade Trackball: (accel) keeping acceleration scheme 1
    [  2070.207] (**) Kensington Slimblade Trackball: (accel) acceleration profile 0
    [  2070.207] (**) Kensington Slimblade Trackball: (accel) acceleration factor: 2.000
    [  2070.207] (**) Kensington Slimblade Trackball: (accel) acceleration threshold: 4
    [  2070.207] (II) config/udev: Adding input device Kensington Slimblade Trackball (/dev/input/mouse2)
    [  2070.207] (**) Kensington Slimblade Trackball: Applying InputClass "change button"

上記設定どおりになっていれば、右上(Button 10)を押しながらトラックボールを上下させれば、gnome-terminalのスクロールが発生するはずです。
もしかすると右上(Button 10)を押したときに、gnome-terminalにテキストがペーストされるかもしれません。
この場合、99-Kensington.confファイルに下記のようにButtonMappingオプションを追加し、2番の機能を無効にしてください。


    Section "InputClass"
        Identifier      "Emulate Wheel and change button"
        MatchProduct    "Kensington Slimblade Trackball"
        Option "ButtonMapping" "1 0 3 4 5 6 7 8 9 10 11 12 13 14 15 16"
        Option "EmulateWheel" "True"
        Option "EmulateWheelButton" "10"
        Option "YAxisMapping" "4 5"
     EndSection

Option "ButtonMapping"は、このデバイスのボタン マッピングを設定します。
マッピングは、デバイス上の物理ボタンに順番に対応するボタン マッピングのスペースで区切られたリストです (つまり、最初の番号はボタン 1 のマッピング)。
デフォルトのマッピングは「1 2 3 ... 32」です。
0 のマッピングはボタンを非アクティブにします。
複数のボタンに同じマッピングを設定できます。
たとえば、スクロール ホイールが無効になっている左手用マウスでは、「3 2 1 0 0」のマッピングが使用されます。
無効なマッピングは無視され、デフォルトのマッピングが使用されます。
ユーザーのマッピングで指定されていないボタンは、デフォルトのマッピングを使用します。
この設定を行った場合、/var/log/Xorg.0.logに、下記のログが残りますが、デバイス固有設定のためxmodmap -ppの結果は変化しません。


[  4622.185] (**) evdev: Kensington Slimblade Trackball: ButtonMapping '1 0 3 4 5 6 7 8 9 10 11 12 13 14 15 16'

---

RedHawk7,8の_MOTIF_WM_HINTS プロパティについて。
• gnome mutterにおいても Motif が定義した _MOTIF_WM_HINTS プロパティを使うと、ウィンドウ装飾フレームやウィンドウ操作に関する機能を制限できます。
  任意のウィンドウのデコレーションを消去するためには、Xウインドウのwindow idを利用して、下記コマンドで消去できます



      # xprop -name 'My window name' -format _MOTIF_WM_HINTS 32c -set _MOTIF_WM_HINTS 2



  この-name 'My window name'の代わりに -id を利用するには、下記のようにxpropに対してオプション無しで起動することで、どのウィンドウを対象にするのかクリック指定できます。



      # xprop|grep "WM_CLIENT_LEADER(WINDOW):"
      WM_CLIENT_LEADER(WINDOW): window id # 0x2600001
      # xprop -id 0x2600001 -format _MOTIF_WM_HINTS 32c -set _MOTIF_WM_HINTS 2



  また、xpropに対して、明確に指定対象が無い場合、十字カーソルで対象を指定することが出来ます。
  gnome mutterでの設定値と動作を下記に示します。



  設定値	移動	タイトル	リサイズ
  0(リセット)	可能	あり	可能
  1	不可	あり	可能
  2	可能	無し	不可
  3	不可	無し	不可


      # xprop  -format _MOTIF_WM_HINTS 32c -set _MOTIF_WM_HINTS 0 元の状態
      # xprop  -format _MOTIF_WM_HINTS 32c -set _MOTIF_WM_HINTS 1 移動不可、タイトルあり、リサイズ可
      # xprop  -format _MOTIF_WM_HINTS 32c -set _MOTIF_WM_HINTS 2 移動可　、タイトルなし、リサイズ不可
      # xprop  -format _MOTIF_WM_HINTS 32c -set _MOTIF_WM_HINTS 3 移動不可、タイトルなし、リサイズ不可



• セキュリティ対応のため、常にDISPLAY=:0にgdmが常駐しています。



  RedHawk7.x               RedHawk8.x
  # loginctl                  # loginctl
  SESSION UID USER SEAT       SESSION UID USER SEAT  TTY
        1   0 root seat0       2   0 root seat0 tty2
                              c1  42 gdm  seat0 tty1



• 同一ユーザーでの多重ログインが禁止され、ユーザーログイン後のディスプレイ番号は、:1から開始されます。
  vt番号は、ディスプレイ番号に比例しています。


        DISPLAY=:0の時、vt1
        DISPLAY=:1の時、vt2
  	:



• セキュリティ対応のため、Xorgにラッパーが使われ、/usr/libexec下のバイナリが使用されています



  RedHawk7.x
  # ls -l /usr/bin/X*
  lrwxrwxrwx. 1 root root       4 10月  3  2019 /usr/bin/X -> Xorg
  -rwsr-xr-x. 1 root root 2409344  4月 12  2018 /usr/bin/Xorg
  -rwxr-xr-x. 1 root root 2487184  4月 11  2018 /usr/bin/Xvnc
  # file /usr/bin/Xorg
  /usr/bin/Xorg: setuid ELF 64-bit LSB shared object, x86-64, version 1 (SYSV), dynamically linked (uses shared libs), for GNU/Linux 2.6.32, BuildID[sha1]=2bd2e8f106d0ab1b93a101be4baefcee574bd6a3, stripped


  RedHawk8.x
  # ls -l /usr/bin/X*
  lrwxrwxrwx 1 root root       4  1月  5 01:28 /usr/bin/X -> Xorg
  -rwxr-xr-x 1 root root     273  4月 22 12:19 /usr/bin/Xorg
  -rwxr-xr-x 1 root root 2672024  1月  5 01:27 /usr/bin/Xvnc
  -rwxr-xr-x 1 root root 2373040  1月  5 01:29 /usr/bin/Xwayland
  # file /usr/bin/Xorg
  /usr/bin/Xorg: POSIX shell script, ASCII text executable
  # cat /usr/bin/Xorg
  #!/bin/sh
  #
  # Execute Xorg.wrap if it exists otherwise execute Xorg directly.
  # This allows distros to put the suid wrapper in a separate package.

  basedir=/usr/libexec
  if [ -x "$basedir"/Xorg.wrap ]; then
  	exec "$basedir"/Xorg.wrap "$@"
  else
  	exec "$basedir"/Xorg "$@"
  fi
  # ls -l /usr/libexec/Xorg*
  -rwxr-xr-x 1 root root 2473792  1月  5 01:29 /usr/libexec/Xorg
  -rwsr-xr-x 1 root root   12776  1月  5 01:29 /usr/libexec/Xorg.wrap



• Xorgの起動方法が異なります



  RedHawk7.x
  # ps -efl|grep X
  4 S root      6427  6196  0  80   0 - 70663 ep_pol 13:17 tty1     00:00:02 /usr/bin/X :0 -background none -noreset -audit 4 -verbose -auth /run/gdm/auth-for-gdm-u1Bahp/database -seat seat0 -nolisten tcp vt1


  RedHawk8.x
  # ps -efl|grep X
  4 S root       14181   14166  0  80   0 - 81033 -      13:45 tty1     00:00:01 /usr/libexec/Xorg vt1 -displayfd 3 -auth /run/user/42/gdm/Xauthority -background none -noreset -keeptty -novtswitch -verbose 3
  4 S root       14823   14821  1  80   0 - 89199 -      13:46 tty2     00:00:01 /usr/libexec/Xorg vt2 -displayfd 3 -auth /run/user/0/gdm/Xauthority -background none -noreset -keeptty -novtswitch -verbose 3




  詳細は、RedHawk7と RedHawk8のプロセスツリーを参照してください。


RedHawk7,8のXorg及びgnome3では、以下の制限があります。

• /var/lib/AccountsService/users/ユーザ名に「XSession=gnome-classic」を追加しても、再起動で初期化されてしまいます。

• gnome3は、スクリーン番号を認識しないため、マルチディスプレイ構成に制限があります。


(1) シングルX,シングルスクリーン(Singleボード構成)

1枚のグラフィックカードで行えます
ディフォルトの推奨設定
セカンドディスプレイは、ファーストディスプレイと一体です（Xorgとウィンドウマネージャを共有しています)。


    (0,0)          (1919,0) (1920,0)       (3839,0)
      +--------------------+---------------------+
      |           gnome window manager           |
      |               (ibus-engine)              |
      |  DISPLAY=:0            DISPLAY=:0        |
      |                 または                   |
      |  DISPLAY=:1            DISPLAY=:1        |
      |                                          |
      +--------------------+---------------------+
    (0,1079)    (1919,1079) (1920,1079) (3889,1079)
(2) シングルX,デュアルスクリーン(Singleボード構成)

1枚のグラフィックカードで行えます
セカンドディスプレイは、ファーストディスプレイとXorgを共有していますが、ウィンドウマネージャが動作していません。
ディスプレイ番号を指定して、ウィンドウマネージャを動作させる事は出来ますが、ibusのpreeditの位置が正常に動作しません。
ibusエンジンは、ディスプレイ番号に紐づいていますので、スクリーン番号を無視します。
これは、ibusの仕様です。
セカンドディスプレイにファーストディスプレイからXクライアントを移動できません。


    (0,0)          (1919,0) (0,0)          (1919,0)
      +--------------------+---------------------+
      |gnome window manager| No window manager   |
      | (ibus-engine)      |                     |
      |  DISPLAY=:0.0      |   DISPLAY=:0.1      |
      |                 または                   |
      |  DISPLAY=:1.0      |   DISPLAY=:1.1      |
      |                    |                     |
      +--------------------+---------------------+
    (0,1079)    (1919,1079) (0,1079)    (1919,1079)
(3) デュアルX,デュアルスクリーン(Dualボード構成)

2枚のグラフィックカードで行えます
セカンドディスプレイではXorgも、ウィンドウマネージャも動作していません。
自身で、セカンドXorg等を動作させる必要があります。(xorg.confファイルが独立していなければなりません。)
ディフォルトでは、キーボードやマウス等の入力デバイスは共有されています。
入力デバイスを独立するためには、xorg.confで行ってください。
セカンドディスプレイにファーストディスプレイからXクライアントを移動できません。


    (0,0)          (1919,0) (0,0)          (1919,0)
      +--------------------+---------------------+
      |gnome window manager|gnome window manager |
      | (ibus-engine)      |(ibus-engine)        |
      |  DISPLAY=:0        |   DISPLAY=:1        |
      |                 または                   |
      |  DISPLAY=:1        |   DISPLAY=:2        |
      |                    |                     |
      +--------------------+---------------------+
    (0,1079)    (1919,1079) (0,1079)    (1919,1079)

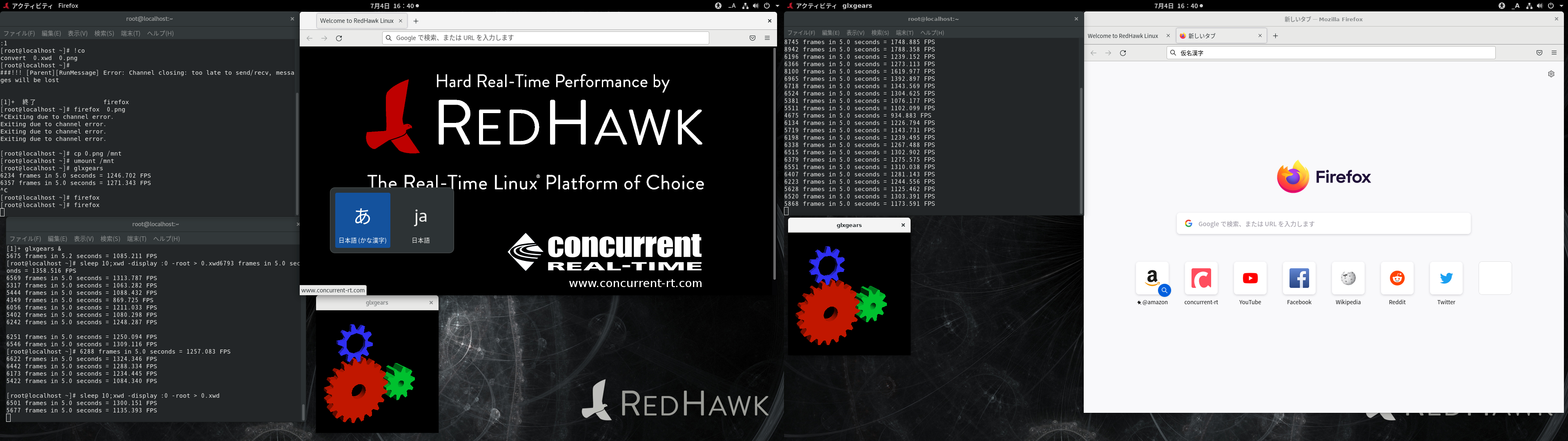

(4) トリプルX,デュアルスクリーン(Singleボード構成)

1枚のグラフィックカードの複数ポートで行えます
これは、multi-user.target(init 3)から１つのXorgを動作させ、その上に２つのXephyrを重ねて動作させることにより、疑似的に独立したXサーバを構成します。
この状態で、DISPLAY=:0のXorgは、DISPLAY=:1,DISPLAY=:2 Xephyrのバックグラウンド（完全に重なっている）で動作し、マウスとタッチスクリーン、キーボード等の入力デバイスを制御しています。
:1、:2は、ネストしたXとして、表示を制御しているので、DISPLAY変数を変える事により、独立した画面として制御できます。
これまでの構成と異なり、独立したディスプレイでgnomeがそれぞれ独立して動作することが出来ます。


• かな漢字変換サーバはディスプレイ毎に独立して動作します
• ディフォルトでは、タッチスクリーンデバイス、キーボードやマウス等の入力デバイスは共有されています。
• タッチスクリーンデバイスを独立するためには、xinputで行う必要があります。
• セカンドディスプレイにファーストディスプレイからXクライアントを移動できません。

    (0,0)          (1919,0) (1920,0)       (3839,0)
      +--------------------+---------------------+
      |           No window manager              |
      |                                          |
      |                 DISPLAY=:0               |
      |                                          |
      |                  Xorg                    |
      +--------------------+---------------------+
      +--------------------+---------------------+
      |gnome window manager|gnome window manager |
      | (ibus-engine)      |(ibus-engine)        |
      |                    |                     |
      |  DISPLAY=:1        |   DISPLAY=:2        |
      |                    |                     |
      |    Xephyr          |     Xephyr          |
      +--------------------+---------------------+
    (0,1079)    (1919,1079) (0,1079)    (1919,1079)



起動シェルスクリプト


#!/bin/sh
#
# 1st Xorg(DISPLAY=:0)
#
export LANG=ja_JP.UTF8
Xorg :0 &
sleep 1
#
# 2nd Xorg Left Side (DISPLAY=:1)
#
DISPLAY=:0 Xephyr +iglx -screen 1920x1080+0+0 :1 &
sleep 1
#
# 最初は gnome-session
#
DISPLAY=:1 gnome-session &
/usr/libexec/gvfsd-fuse /run/user/0/gvfs -f -o big_writes &
sleep 1
#
# 3rd Xorg Right Side(DISPLAY=:2)
#
DISPLAY=:0 Xephyr +iglx -screen 1920x1080+1920+0 :2 &
sleep 1
#
# 2つめ以降は、gnome-shell
#
DISPLAY=:2 dbus-launch gnome-shell &
#
# Touchscreen Setup(複数タッチスクリーンの調整を参照)
#
DISPLAY=:0 xinput set-float-prop 12 "Coordinate Transformation Matrix" 0.500000 0.000000 0.500000 0.000000 1.000000 0.000000 0.000000 0.000000 1.000000
DISPLAY=:0 xinput set-float-prop 13 "Coordinate Transformation Matrix" 0.500000 0.000000 0.000000 0.000000 1.000000 0.000000 0.000000 0.000000 1.000000
(5) 複数タッチスクリーンの調整
下図の構成において、ディスプレイが同じタッチスクリーンデバイスである場合、
キャリブレーションプログラム(xinput_calibrator)は、セカンドディスプレイでは実行出来ません。
ミラー構成に設定するか、単一のディスプレイ出力にしてからキャリブレーションを行ってください。
また、タッチスクリーンデバイスの設定は、USBを挿抜したり、再ログインしたりすると初期化されてしまいます。

    (0,0)          (1919,0) (1920,0)       (3839,0)
      +--------------------+---------------------+
      |           gnome window manager           |
      |               (ibus-engine)              |
      |  DISPLAY=:0            DISPLAY=:0        |
      |                 または                   |
      |  DISPLAY=:1            DISPLAY=:1        |
      |                                          |
      +--------------------+---------------------+
    (0,1079)    (1919,1079) (1920,1079) (3889,1079)
Xサーバは、以下の計算を行い補正を行います。
c0 = touch_area_width / total_width
c2 = touch_area_height / total_height
c1 = touch_area_x_offset / total_width
c3 = touch_area_y_offset / total_height

上記例では、X方向にオフセットする必要がありますので、c1のみを変更します。
つまり
c1 = 1920 / 3840
c1 = 0.5

この値は以下のマトリクスとして利用します。(注意:c0,c1,c2,c3以外は固定値です)
c0 0 c1 0 c2 c3 0 0 1
現行値はxinputの"Coordinate Transformation Matrix"プロパティを使って設定表示を行います。

① Xサーバの認識しているデバイスを表示

#  xinput
+ Virtual core pointer                    	id=2	[master pointer  (3)]
|   L Virtual core XTEST pointer              	id=4	[slave  pointer  (2)]
|   L PixArt USB Optical Mouse                	id=8	[slave  pointer  (2)]
|   L Dell KB216 Wired Keyboard               	id=10	[slave  pointer  (2)]
|   L Advanced Silicon S.A. CoolTouch(TM) System	id=12	[slave  pointer  (2)]
|   L Advanced Silicon S.A. CoolTouch(TM) System	id=13	[slave  pointer  (2)]
L Virtual core keyboard                   	id=3	[master keyboard (2)]
    | Virtual core XTEST keyboard             	id=5	[slave  keyboard (3)]
    | Power Button                            	id=6	[slave  keyboard (3)]
    | Power Button                            	id=7	[slave  keyboard (3)]
    | Dell KB216 Wired Keyboard               	id=9	[slave  keyboard (3)]
    L AT Translated Set 2 keyboard            	id=11	[slave  keyboard (3)]
② タッチスクリーンデバイスを指定してプロパティを表示

#  xinput list-props 12 # (Left Side)
Device 'Advanced Silicon S.A. CoolTouch(TM) System':
	Device Enabled (153):	1
	Coordinate Transformation Matrix (155):	1.000000, 0.000000, 0.000000, 0.000000, 1.000000, 0.000000, 0.000000, 0.000000, 1.000000
	Device Accel Profile (283):	0
	Device Accel Constant Deceleration (284):	1.000000
	Device Accel Adaptive Deceleration (285):	1.000000
	Device Accel Velocity Scaling (286):	10.000000
	Device Product ID (273):	8521, 8482
	Device Node (274):	"/dev/input/event7"
	Evdev Axis Inversion (287):	0, 0
	Evdev Axis Calibration (288):	274, 32621, -111, 32939
	Evdev Axes Swap (289):	0
	Axis Labels (290):	"Abs MT Position X" (529), "Abs MT Position Y" (530), "None" (0), "None" (0)
	Button Labels (291):	"Button Unknown" (276), "Button Unknown" (276), "Button Unknown" (276), "Button Wheel Up" (159), "Button Wheel Down" (160)
	Evdev Scrolling Distance (292):	0, 0, 0
	Evdev Middle Button Emulation (293):	0
	Evdev Middle Button Timeout (294):	50
	Evdev Third Button Emulation (295):	0
	Evdev Third Button Emulation Timeout (296):	1000
	Evdev Third Button Emulation Button (297):	3
	Evdev Third Button Emulation Threshold (298):	20
	Evdev Wheel Emulation (299):	0
	Evdev Wheel Emulation Axes (300):	0, 0, 4, 5
	Evdev Wheel Emulation Inertia (301):	10
	Evdev Wheel Emulation Timeout (302):	200
	Evdev Wheel Emulation Button (303):	4
#  xinput list-props 13 #Right Side
Device 'Advanced Silicon S.A. CoolTouch(TM) System':
	Device Enabled (153):	1
	Coordinate Transformation Matrix (155):	0.500000, 0.000000, 0.500000, 0.000000, 1.000000, 0.000000, 0.000000, 0.000000, 1.000000
	Device Accel Profile (283):	0
	Device Accel Constant Deceleration (284):	1.000000
	Device Accel Adaptive Deceleration (285):	1.000000
	Device Accel Velocity Scaling (286):	10.000000
	Device Product ID (273):	8521, 8482
	Device Node (274):	"/dev/input/event8"
	Evdev Axis Inversion (287):	0, 0
	Evdev Axis Calibration (288):	274, 32621, -111, 32939
	Evdev Axes Swap (289):	0
	Axis Labels (290):	"Abs MT Position X" (529), "Abs MT Position Y" (530), "None" (0), "None" (0)
	Button Labels (291):	"Button Unknown" (276), "Button Unknown" (276), "Button Unknown" (276), "Button Wheel Up" (159), "Button Wheel Down" (160)
	Evdev Scrolling Distance (292):	0, 0, 0
	Evdev Middle Button Emulation (293):	0
	Evdev Middle Button Timeout (294):	50
	Evdev Third Button Emulation (295):	0
	Evdev Third Button Emulation Timeout (296):	1000
	Evdev Third Button Emulation Button (297):	3
	Evdev Third Button Emulation Threshold (298):	20
	Evdev Wheel Emulation (299):	0
	Evdev Wheel Emulation Axes (300):	0, 0, 4, 5
	Evdev Wheel Emulation Inertia (301):	10
	Evdev Wheel Emulation Timeout (302):	200
	Evdev Wheel Emulation Button (303):	4
	Evdev Drag Lock Buttons (304):	0
	Evdev Drag Lock Buttons (304):	0
③ "Coordinate Transformation Matrix"値を変更します。(ブランク区切りです)

# xinput set-float-prop 12 "Coordinate Transformation Matrix" 0.500000 0.000000 0.500000 0.000000 1.000000 0.000000 0.000000 0.000000 1.000000
# xinput set-float-prop 13 "Coordinate Transformation Matrix" 0.500000 0.000000 0.000000 0.000000 1.000000 0.000000 0.000000 0.000000 1.000000

(1) 2枚のNvdiaグラフィックカードを使って専用キーボード、マウスを構成し、2つのXサーバを独立して構成出来ます。
この構成例では、
PCI:23:0:0のカードと/dev/input/event[35]をNvidia#1専用に、
PCI:6:0:0 のカードと/dev/input/enevt[68]をNvidia#2専用にXorg.confに記述しています。
この構成の重要な点は、下記コマンドでNvidia#2用にXorgを起動する時に、-sharevtsで、vt1を共用している事です。

# /usr/bin/startx -- :1 vt1 -sharevts -config /etc/X11/xorg.conf.2nd &

注: 2つ目のXサーバで、gnome-shellを動作させるとsmart card managerが起動して煩わしいので、以下の作業を行います。
# mv /usr/bin/esc /usr/bin/esc.SAVE

# /usr/bin/xinit /usr/bin/startkde -- :1 -sharevts vt1 -config /etc/X11/xorg.conf.2nd &

# /usr/bin/xinit /usr/bin/mwm -- :1 -sharevts vt1 -config /etc/X11/xorg.conf.2nd &

# /usr/bin/xinit /usr/bin/metacity --composite -- :1 vt1 -sharevts -config xorg.conf.2nd &

mwmやmetacityの場合、gnome-terminalを起動し、ibus-daemonを起動すると、セカンドXorg側でもかな漢字変換が利用できます。

# export DISPLAY=:1
# dbus-launch /usr/bin/gnome-terminal
# /usr/bin/ibus-daemon -r -d --xim

入力モードの切り替えは、[Windows] + [Space] を使います。

# ls -l /dev/input/by-path/*usb*-event-kbd* /dev/input/by-path/*usb*-event-mouse*
lrwxrwxrwx 1 root root 9  8月 27 13:20 /dev/input/by-path/pci-0000:00:14.0-usb-0:14:1.0-event-mouse -> ../event5
lrwxrwxrwx 1 root root 9  8月 27 13:20 /dev/input/by-path/pci-0000:00:14.0-usb-0:4:1.0-event-kbd -> ../event3
lrwxrwxrwx 1 root root 9  8月 27 13:27 /dev/input/by-path/pci-0000:00:14.0-usb-0:8.1:1.0-event-mouse -> ../event8
lrwxrwxrwx 1 root root 9  8月 27 13:21 /dev/input/by-path/pci-0000:00:14.0-usb-0:8.2:1.0-event-kbd -> ../event6
#
# Xorg#1 側 /etc/X11/xorg.conf
#
Section "ServerLayout"
    Identifier     "Layout0"
    Screen      0  "Screen0"
    InputDevice    "Keyboard0" "CoreKeyboard"
    InputDevice    "Mouse0" "CorePointer"
    Option "IsolateDevice"  "PCI:23:0:0"
    Option "Sharevts"  "True"
EndSection

Section "Files"
    FontPath        "/usr/share/fonts/default/Type1"
EndSection

#
# Xorg#1 側で使用しないデバイスをIgnoreする
# この時、/dev/input/by-path/や/dev/input/by-id/指定は動作しない(注1)

Section "InputClass"
	Identifier	"IgnoreDevice68"
	MatchDevicePath	"/dev/input/event[68]"
	Option	"Ignore"	"True"
EndSection

Section "InputDevice"
    Identifier     "Mouse0"
    Driver         "evdev"
    Option         "GrabDevice"     "True"
EndSection

Section "InputDevice"
    Identifier     "Keyboard0"
    Driver         "evdev"
    Option         "GrabDevice"     "True"
EndSection


Section "Monitor"
    Identifier     "Monitor0"
    VendorName     "Unknown"
    ModelName      "Unknown"
    Option         "DPMS"
EndSection

Section "Device"
    Identifier     "Device0"
    Driver         "nvidia"
    VendorName     "NVIDIA Corporation"
    BusID       "PCI:23:0:0"
    Option "UseDisplayDevice" "DP-3"
    Option "ProbeAllGpus" "false"
    Option "MultiGPU" "no"
EndSection


Section "Screen"
    Identifier     "Screen0"
    Device         "Device0"
    Monitor        "Monitor0"
    DefaultDepth    24
    SubSection     "Display"
        Depth       24
    EndSubSection
EndSection

Section "SERVERFLAGS"
        Option "MaxClients"     "512"
        Option "BlankTime"      "0"
        Option "StandbyTime"    "0"
        Option "SuspendTime"    "0"
        Option "OffTime"        "0"
        Option "AutoAddGPU" "false"
EndSection

#
# Xorg#2 側 /etc/X11/xorg.conf.2nd
#
Section "ServerLayout"
    Identifier     "Layout0"
    Screen      1  "Screen1"
    InputDevice    "Keyboard0" "CoreKeyboard"
    InputDevice    "Mouse0" "CorePointer"
Option "IsolateDevice"  "PCI:6:0:0"
EndSection

Section "Files"
    FontPath        "/usr/share/fonts/default/Type1"
EndSection

#
# Xorg#2 側で使用しないデバイスをIgnoreする
# この時、/dev/input/by-path/や/dev/input/by-id/指定は動作しない(注1)
Section "InputClass"
        Identifier      "IgnoreDevice35"
        MatchDevicePath "/dev/input/event[35]"
        Option  "Ignore"        "True"
EndSection

Section "InputDevice"
    Identifier     "Mouse1"
    Driver         "evdev"
    Option         "GrabDevice"     "True"
EndSection

Section "InputDevice"
    Identifier     "Keyboard1"
    Driver         "evdev"
    Option         "GrabDevice"     "True"
EndSection

Section "Monitor"
    Identifier     "Monitor1"
    VendorName     "Unknown"
    ModelName      "Unknown"
    HorizSync       28.0 - 33.0
    VertRefresh     43.0 - 72.0
    Option         "DPMS"
EndSection

Section "Device"
    Identifier     "Device1"
    Driver         "nvidia"
    VendorName     "NVIDIA Corporation"
    BusID          "PCI:6:0:0"
    Option         "ProbeAllGpus" "false"
    Option         "MultiGPU" "no"
EndSection

Section "Screen"
    Identifier     "Screen1"
    Device         "Device1"
    Monitor        "Monitor1"
    DefaultDepth    24
    SubSection     "Display"
        Depth       24
    EndSubSection
EndSection

Section "SERVERFLAGS"
        Option "MaxClients"	"512"
	Option "DontVTSwitch"	"yes"
	Option "BlankTime"	"0"
	Option "StandbyTime"	"0"
	Option "SuspendTime"	"0"
	Option "OffTime"	"0"
	Option "AutoAddGPU" "false"
EndSection

(注1) 上記サンプル構成ファイルでは、usbのベンダーIDとデバイスIDのペアを利用し、デバイスの区別を行うことも出来ます。
この場合キーボードとマウスは個別に記述してください

# lsusb
Bus 002 Device 001: ID 1d6b:0003 Linux Foundation 3.0 root hub
Bus 001 Device 004: ID 0403:6015 Future Technology Devices International, Ltd Bridge(I2C/SPI/UART/FIFO)
Bus 001 Device 003: ID 413c:2113 Dell Computer Corp.                        Xorg #1用キーボード
Bus 001 Device 022: ID 17ef:602e Lenovo                                     Xorg #1用マウス
Bus 001 Device 012: ID 413c:2107 Dell Computer Corp.                        Xorg #2用キーボード
Bus 001 Device 018: ID 413c:3012 Dell Computer Corp. Optical Wheel Mouse    Xorg #2用マウス
Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub

Section "InputClass"
      Identifier      "IgnoreDevice3"
      #MatchDevicePath "/dev/input/event3"
      MatchUSBID "413c:2113"
      Option  "Ignore"        "True"
EndSection
Section "InputClass"
      Identifier      "IgnoreDevice5"
      #MatchDevicePath "/dev/input/event5"
    　MatchUSBID "17ef:602e"
      Option  "Ignore"        "True"
EndSection

Section "InputClass"
      Identifier      "IgnoreDevice6"
      #MatchDevicePath "/dev/input/event6"
      MatchUSBID "413c:2107"
      Option  "Ignore"        "True"
EndSection
Section "InputClass"
      Identifier      "IgnoreDevice8"
      #MatchDevicePath "/dev/input/event8"
      MatchUSBID "413c:3012"
      Option  "Ignore"        "True"
EndSection


Nvidia Quadro P2000では、以下の様に物理ポートの刻印とDP番号が異なります。

+------------------------------\___
|   (4)   (3)   (2)   (1)         |
|  [---] [---] [---] [---]        |
+------------------------------/~~~
    DP-5  DP-7  DP-1  DP-3

/var/log/Xor.0.logでは、下記の様にBIOS表示ディスプレイとして、bootデバイスが表示されています。
(注:NvidiaドライバのXorgログでは、DFPと表示されますが、xrandrではDPと表示されます。)

# fgrep DFP /var/log/Xor.0.log
[    32.350] (--) NVIDIA(0):     DFP-0
[    32.350] (--) NVIDIA(0):     DFP-1
[    32.350] (--) NVIDIA(0):     DFP-2
[    32.350] (--) NVIDIA(0):     DFP-3 (boot)
[    32.350] (--) NVIDIA(0):     DFP-4
[    32.350] (--) NVIDIA(0):     DFP-5
[    32.350] (--) NVIDIA(0):     DFP-6
[    32.350] (--) NVIDIA(0):     DFP-7
	:
	:

通常、2ディスプレイ構成の場合、1,2番目のディスプレイポートに接続しますが、内部的には、DP-3とDP-1に接続しているので、DP-1がプライマリディスプレイになり、BIOS表示ディスプレイと異なるディスプレイでログインする事になります。
以下は、その状態を「xrandr」コマンドで、表示したものです。

# xrandr
Screen 0: minimum 8 x 8, current 3840 x 1100, maximum 32767 x 32767
DP-0 disconnected (normal left inverted right x axis y axis)
DP-1 connected 1920x1080+1920+20 (normal left inverted right x axis y axis) 477mm x 268mm
   1920x1080     60.00*+
   1280x1024     75.02    60.02
   1152x864      75.00
   1024x768      75.03    60.00
   800x600       75.00    60.32
   640x480       75.00    59.94
DP-2 disconnected (normal left inverted right x axis y axis)
DP-3 connected primary 1920x1080+0+0 (normal left inverted right x axis y axis) 477mm x 268mm
   1920x1080     60.00*+
   1280x1024     75.02    60.02
   1152x864      75.00
   1024x768      75.03    60.00
   800x600       75.00    60.32
   640x480       75.00    59.94
DP-4 disconnected (normal left inverted right x axis y axis)
DP-5 disconnected (normal left inverted right x axis y axis)
DP-6 disconnected (normal left inverted right x axis y axis)
DP-7 disconnected (normal left inverted right x axis y axis)

「gnome-control-centor」を起動して、「デバイス」→　「Displays」 を選択し、以下の様にマウスでディスプレイ１の位置を移動してから、適用してください。

設定は、「/root/.config/monitors.xml」に保存されますが、これは、「root」ユーザのみの設定ですので、これをシステム設定ディレクトリ 「/var/lib/gdm/.config/」にコピーすると、すべてのユーザーが同じ状態になります。
# cp /root/.config/monitors.xml /var/lib/gdm/.config/
元に戻すためには、「/root/.config/monitors.xml」 と 「/var/lib/gdm/.config/monitors.xml」 を消去してください。
以下に生成された「monitors.xml」を示しますが、 <primary>yes</primary>がプライマリディスプレイを設定している部分で、 <primary>no</primary> の部分はマニュアルで追加されています。
プライマリディスプレイは、gdmのログインが表示される部分であり、gnome-shellのメニューバーが表示される部分でもあります。
したがって、システム側(/var/lib/gdm/.config/monitors.xml)と、ローカル設定(~/.config/monitors.xml)側の双方に設定が必要です。

<monitors version="2">
  <configuration>
    <logicalmonitor>
      <x>1920</x>
      <y>20</y>
      <scale>1</scale>
      <primary>no</primary>
      <monitor>
        <monitorspec>
          <connector>DP-1</connector>
          <vendor>DEL</vendor>
          <product>DELL S2240T</product>
          <serial>Y0HPW67A0C8U</serial>
        </monitorspec>
        <mode>
          <width>1920</width>
          <height>1080</height>
          <rate>60</rate>
        </mode>
      </monitor>
    </logicalmonitor>
    <logicalmonitor>
      <x>0</x>
      <y>0</y>
      <scale>1</scale>
      <primary>yes</primary>
      <monitor>
        <monitorspec>
          <connector>DP-3</connector>
          <vendor>DEL</vendor>
          <product>DELL S2240T</product>
          <serial>Y0HPW59G064U</serial>
        </monitorspec>
        <mode>
          <width>1920</width>
          <height>1080</height>
          <rate>60</rate>
        </mode>
      </monitor>
    </logicalmonitor>
  </configuration>
</monitors>

再起動すると、bootデバイスからログインできるようになります。

Back
