RedHawk KVM-RTは、Concurrent Real-Timeによって開発されたTYPE-1 ハイパーバイザーであり、実績のあるカーネルベースの仮想マシン（KVM）オープンソーステクノロジーをRedHawkLinuxリアルタイムオペレーティングシステムと統合します。ConcurrentのKVM-RT構成ツールを使用すると、RedHawk Linuxのリアルタイム機能を単一の物理ホストシステムで実行されているVMに拡張する仮想マシン（VM）を簡単に作成できます。
RedHawkは、Intelx86およびARM64プラットフォーム向けのオープンソースLinuxオペレーティングシステムのConcurrentReal-Timeに特化したリアルタイムバージョンです。KVM-RT構成ツールは、RedHawk Linuxホストの独自の機能を活用して、メモリ管理、プロセススケジューリング、デバイスアクセス、およびI/Oを実現します。リアルタイムのパフォーマンスは、RedHawkLinuxのシールドおよびスケジューリングメカニズムによって保証されています。
リアルタイムのRedHawkLinuxディストリビューションにRedHawk KVM-RTを実装すると、KVMの機能が拡張され、仮想マシンでのリアルタイムパフォーマンスが保証されます。また、複数のリアルタイムゲストと非リアルタイムゲストのサポートも提供します。RedHawk KVM-RTは、認定されたハードウェアプラットフォームで20マイクロ秒未満の最悪の場合の最大応答時間を達成できます。
ホスト
ノード 0 でのストレス テスト
ノード 0 で Heaven GPU ベンチマークを実行している Windows 11 VM
完全にシールドされたノード 3 の 1 つの CPU で実行される Cyclictest
RT VM (RT 仮想マシン)
RedHawk 7.5.14 VM (ノード 1)
RedHawk 9.2.1 VM (ノード 2)

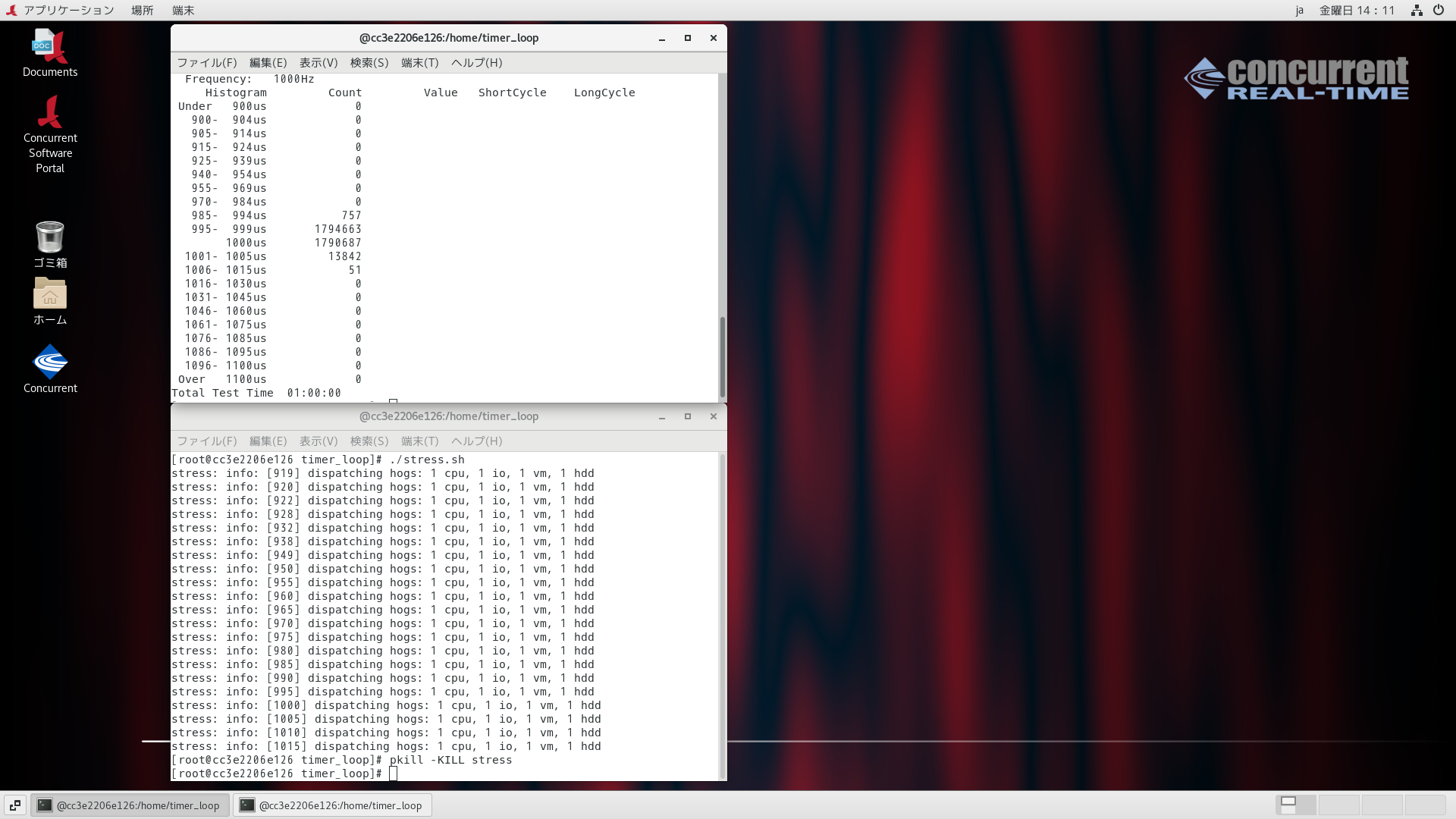

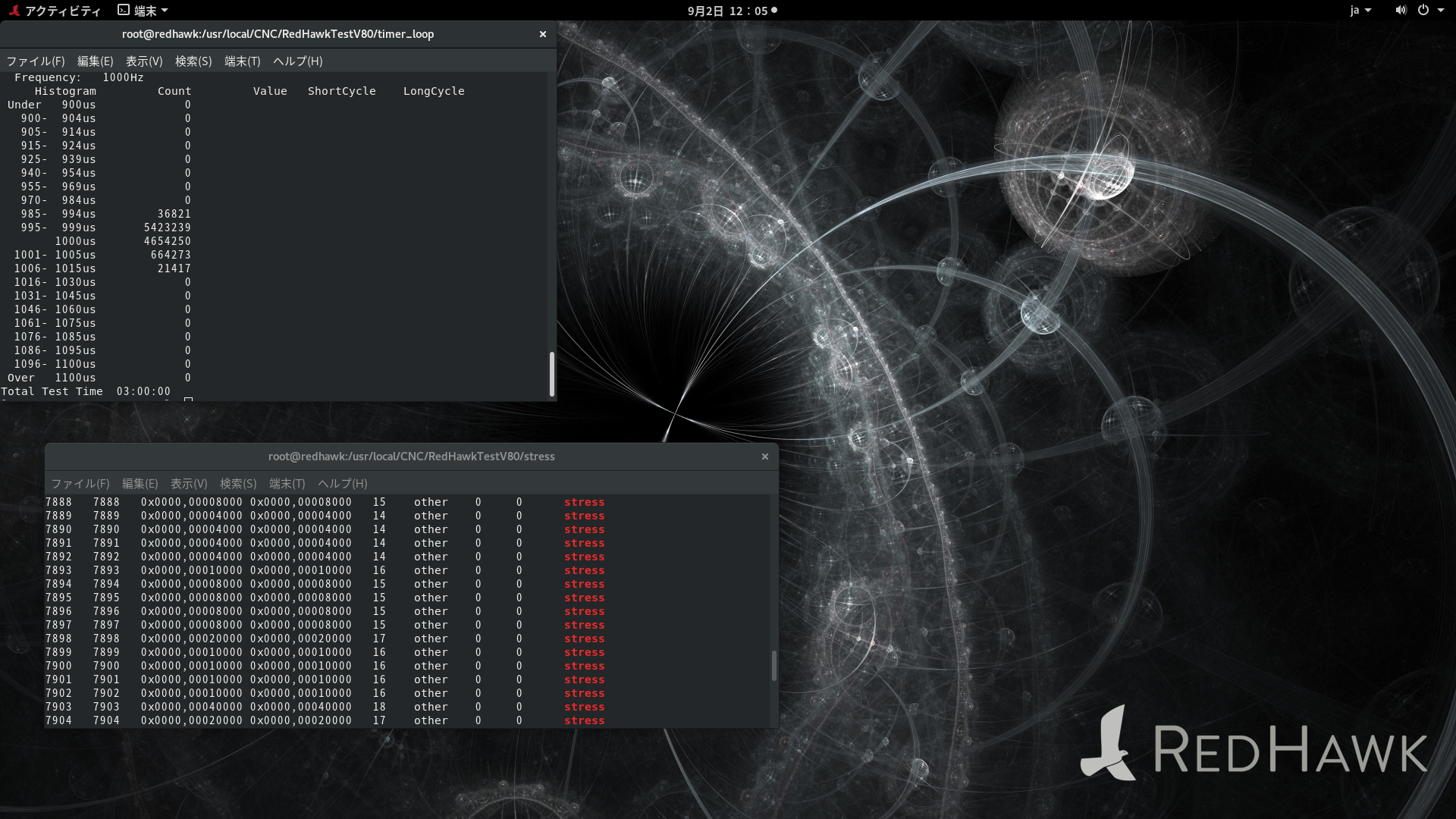

テスト (各 RT VM)
単一のシールドコアでcyclictestを実行
他のすべてのコアへの負荷がかかる
3つのCUDAデモ(nbody、oceanFFT、randomFog)
Heaven GPUベンチマーク
Host max PDL: 9us
RedHawk 7.5.14 VM max PDL: 17us
RedHawk 9.2.1 VM max PDL: 19us
Duration 16.5 hours
KVM-RT 1.4 ベンチマーク試験例
| Maximum VM PDL(μ秒) | KVM-RT 1.4(Duration: 46 hours) | VMware ESXi 8(Duration: 19 hours) |
| RedHawk 6.5 | 6 | 953 |
| RedHawk 7.5 | 7 | 3371 |
| RedHawk 8.4 | 17 | 2724 |
![[hand.right]](images/hand.gif){kind=small}
資料:
KVM-RT 1.5 Release Notes
資料:
KVM-RT 1.4 Release Notes
資料:
KVM-RT 1.4 Users Guide
資料:
KVM-RT 1.3 Release Notes
資料:
KVM-RT 1.3 Users Guide
資料:
KVM-RT 1.2 Release Notes
資料:
KVM-RT 1.2 Users Guide
KVM-RT上でゲストOS個別のIP アドレスを持つようにする方法について(2023.03.10)
ゲストが外部ネットワーク上で個別のIP アドレスを持つようにするには、ホスト上の物理ネットワーク インターフェイスを共有するようにネットワークブリッジを構成する必要があります。
ネットワークブリッジは、NetworkManagerコマンドラインインターフェイスツール（nmcli）を使用して作成できます。
現在のネットワーク接続のリストは、次のように表示できます。
virshコマンドを使用して、システムに現在構成されている仮想ネットワークを一覧表示することもできます。
この時点で、ブリッジ接続はシステムに存在しますが、KVM-RT 環境には表示されません。
virshコマンドを実行すると、デフォルトネットワークが唯一の利用可能なネットワークオプションとしてリストされます。
まず、 bridge.xmlという名前のブリッジネットワークの定義ファイルを作成します。
# virsh edit ゲストOS名
デフォルトの仮想ネットワークから変更するには、ファイルの セクションを次のように見つけます。
source bridge プロパティをdefaultからbr0に変更し、ファイルを保存します。
ネットワークブリッジは、NetworkManagerコマンドラインインターフェイスツール（nmcli）を使用して作成できます。
現在のネットワーク接続のリストは、次のように表示できます。
# nmcli connection show
NAME UUID TYPE DEVICE
eth0 3002a73e-cdb5-4b9f-9fcb-1224e135779b ethernet eth0
virbr0 932d006c-c49e-4e3d-a9fc-3dc22f5156f6 bridge virbr0
上記の出力では、ホストにeth0というNAMEのデバイスを介して確立されたイーサネットネットワーク接続があり、 virbr0というNAMEのデフォルトのブリッジインターフェイスが、KVM-RTゲストシステムがdefaultで接続されているNATベースの仮想ネットワークへのアクセスを提供していることがわかります。virshコマンドを使用して、システムに現在構成されている仮想ネットワークを一覧表示することもできます。
# virsh net-list --all
名前 状態 自動起動 永続
---------------------------------------------
default 動作中 はい (yes) はい (yes)
(1) ネットワーク構成に新しい接続を追加する。
# nmcli con add ifname br0 type bridge con-name br0
接続 'br0' (16165e87-0cd1-45c4-ad53-62024c5a4fae) が正常に追加されました。
接続が追加されたら、次のように、物理デバイスeth0(スレーブ)とブリッジ接続br0(マスター)の間にブリッジスレーブインターフェイスを確立します。
# nmcli con add type bridge-slave ifname eth0 master br0
接続 'bridge-slave-eth0' (3785d32d-692b-4687-affd-c20afc60dbf3) が正常に追加されました。
この時点で、NetworkManager接続リストは次のようになります。
# nmcli connection show
NAME UUID TYPE DEVICE
br0 15d881a2-9ea4-4134-875f-84b32bed888c bridge br0
bridge-slave-eth0 c86598fc-7043-4e75-90fc-d7baeb9ecd5b ethernet eth0
virbr0 932d006c-c49e-4e3d-a9fc-3dc22f5156f6 bridge virbr0
(2) ブリッジインターフェイスを起動する
# nmcli connection down eth0
接続 'eth0' が正常に非アクティブ化されました (D-Bus アクティブパス: /org/freedesktop/NetworkManager/ActiveConnection/1)
# nmcli connection up br0
接続が正常にアクティベートされました (master waiting for slaves) (D-Bus アクティブパス: /org/freedesktop/NetworkManager/ActiveConnection/13)
ブリッジが稼働すると、接続リストにブリッジ接続とブリッジスレーブ接続の両方が含まれるようになります。
# nmcli connection show --active
NAME UUID TYPE DEVICE
br0 15d881a2-9ea4-4134-875f-84b32bed888c bridge br0
bridge-slave-eth0 c86598fc-7043-4e75-90fc-d7baeb9ecd5b ethernet eth0
virbr0 932d006c-c49e-4e3d-a9fc-3dc22f5156f6 bridge virbr0
(3) KVM-RTブリッジネットワークの作成この時点で、ブリッジ接続はシステムに存在しますが、KVM-RT 環境には表示されません。
virshコマンドを実行すると、デフォルトネットワークが唯一の利用可能なネットワークオプションとしてリストされます。
# virsh net-list --all
名前 状態 自動起動 永続
---------------------------------------------
default 動作中 はい (yes) はい (yes)
ブリッジを仮想マシンで使用する前に、ブリッジを宣言してKVM-RT ネットワーク構成に追加する必要があります。まず、 bridge.xmlという名前のブリッジネットワークの定義ファイルを作成します。
# vi bridge.xml <network> <name>br0</name> <forward mode="bridge"/> <bridge name="br0" /> </network>次に、ファイルを使用して新しいネットワークを定義します。
# virsh net-define bridge.xml
ネットワーク br0 が bridge.xml から定義されました
(4) ネットワークを定義したら、ネットワークを起動し、必要に応じて、システムが再起動するたびに自動起動するようにネットワークを構成します。
# virsh net-start br0
ネットワーク br0 が起動されました
# virsh net-autostart br0
ネットワーク br0 が自動起動に設定されました
もう一度ネットワークを一覧表示して、KVM-RT 環境内でブリッジネットワークにアクセスできるようになったことを確認します。
# virsh net-list --all
名前 状態 自動起動 永続
---------------------------------------------
br0 動作中 はい (yes) はい (yes)
default 動作中 はい (yes) はい (yes)
(5) ブリッジを使用するように既存の仮想マシンを変更するには、virsh editコマンドを使用します。# virsh edit ゲストOS名
デフォルトの仮想ネットワークから変更するには、ファイルの
source bridge プロパティをdefaultからbr0に変更し、ファイルを保存します。
# virsh edit RedHawk8.4
<interface type='bridge'>
<mac address='52:54:00:a4:a4:63'/>
<source bridge='default'/>
<model type='virtio'/>
<address type='pci' domain='0x0000' bus='0x01' slot='0x00' function='0x0'/>
</interface>
<interface type='bridge'>
<mac address='52:54:00:a4:a4:63'/>
<source bridge='br0'/>
<model type='virtio'/>
<address type='pci' domain='0x0000' bus='0x01' slot='0x00' function='0x0'/>
</interface>
(6) 仮想マシンを再起動するまで変更は有効になりません。
PCIパススルーする場合の注意事項について(2023.03.10)(1) VT-d 仕様では、PCIe-to PCI/PCI-X ブリッジまたは従来の PCI ブリッジの背後にあるすべての従来の PCI デバイスは、同じゲストにまとめてのみ割り当てることができると規定しています。
(PCIe デバイスにはこの制限はありません。)
デバイスが MSI をサポートしておらず、他のデバイスと IRQ を(物理的に)共有している場合、割り当てられたデバイスのホストIRQでは、共有がサポートされていないため、割り当てることができません
下記は、ホスト側で見たPCIカードデバイスの情報です。
ホスト側
# lspci -s 0000:03:0c.0 -vvv
03:0c.0 Unassigned class [ff00]: Interface Corp Device 0b61 (rev 02)
Subsystem: Interface Corp Device 2cd8
Control: I/O- Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
Status: Cap- 66MHz- UDF- FastB2B- ParErr- DEVSEL=slow >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
Interrupt: pin A routed to IRQ 16
NUMA node: 0
IOMMU group: 24
Region 0: Memory at a0200000 (32-bit, non-prefetchable) [size=32]
Kernel driver in use: vfio-pci
この状態でKVM-RTを起動すると、下記のようなエラーが発生します。
# kvmrt-boot
NUMA node memory shielding is not supported or configured on this system.
error: Failed to start domain 'RedHawk8'
error: Internal error: qemu unexpectedly closed the monitor: 2023-03-03T02:34:32.782025Z qemu-kvm: -device vfio-pci,host=0000:03:0c.0,id=hostdev0,bus=pci.9,addr=0x1: vfio 0000:03:0c.0: Failed to set up TRIGGER eventfd signaling for interrupt INTX-0: VFIO_DEVICE_SET_IRQS failure: Device or resource busy
Error: VM "rocky8" failed to boot.
これは、下記の様にIRQ 16が共有されている事が原因です。
# lspci -vvv
:
00:1f.4 SMBus: Intel Corporation C620 Series Chipset Family SMBus (rev 09)
Subsystem: Dell Device 0739
Control: I/O+ Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
Status: Cap- 66MHz- UDF- FastB2B+ ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
Interrupt: pin A routed to IRQ 16
NUMA node: 0
IOMMU group: 21
Region 0: Memory at 380000000000 (64-bit, non-prefetchable) [size=256]
Region 4: I/O ports at 0780 [size=32]
Kernel driver in use: i801_smbus
Kernel modules: i2c_i801
:
IRQ16を利用中かどうかは、下記の様に/proc/interruptsで確認することも出来ます。
# cat /proc/interrupts
CPU0 CPU1 CPU2 CPU3
0: 22 0 0 0 IR-IO-APIC 2-edge timer
8: 0 1 0 0 IR-IO-APIC 8-edge rtc0
9: 0 0 0 0 IR-IO-APIC 9-fasteoi acpi
16: 0 0 0 0 IR-IO-APIC 16-fasteoi i801_smbus
29: 0 0 105603 0 IR-PCI-MSI 376832-edge ahci[0000:00:17.0]
:
別のスロット位置に変更したところ以下の様に、問題は解決しました。ホスト側
# lspci -s b4:0c.0 -vvv
b4:0c.0 Unassigned class [ff00]: Interface Corp Device 0b61 (rev 02)
Subsystem: Interface Corp Device 2cd8
Control: I/O- Mem- BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
Status: Cap- 66MHz- UDF- FastB2B- ParErr- DEVSEL=slow >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
Interrupt: pin A routed to IRQ 11
NUMA node: 0
IOMMU group: 84
Region 0: Memory at fbe00000 (32-bit, non-prefetchable) [disabled] [size=32]
Kernel driver in use: vfio-pci
# cat /proc/interrupts（ホスト側にIRQ11を利用しているデバイスは無い）
CPU0 CPU1 CPU2 CPU3
0: 23 0 0 0 IR-IO-APIC 2-edge timer
8: 0 0 0 1 IR-IO-APIC 8-edge rtc0
9: 0 0 0 0 IR-IO-APIC 9-fasteoi acpi
16: 0 0 0 0 IR-IO-APIC 16-fasteoi i801_smbus
30: 0 55184 0 0 IR-PCI-MSI 376832-edge ahci[0000:00:17.0]
31: 0 0 1714 0 IR-PCI-MSI 327680-edge xhci_hcd
32: 0 293 0 0 IR-PCI-MSI 520192-edge enp0s31f6
35: 0 0 2 0 IR-PCI-MSI 65536-edge ioat-msix
37: 0 0 0 2 IR-PCI-MSI 67584-edge ioat-msix
38: 0 2 0 0 IR-PCI-MSI 69632-edge ioat-msix
39: 0 0 2 0 IR-PCI-MSI 71680-edge ioat-msix
40: 0 0 0 2 IR-PCI-MSI 73728-edge ioat-msix
41: 0 2 0 0 IR-PCI-MSI 75776-edge ioat-msix
42: 0 0 2 0 IR-PCI-MSI 77824-edge ioat-msix
43: 0 0 0 2 IR-PCI-MSI 79872-edge ioat-msix
44: 62 0 0 0 IR-PCI-MSI 360448-edge mei_me
45: 0 0 288 0 IR-PCI-MSI 514048-edge snd_hda_intel:card0
46: 0 0 0 299 IR-IO-APIC 4-fasteoi snd_hda_intel:card1
47: 6702 0 0 0 IR-PCI-MSI 12058624-edge nvidia
56: 0 0 0 0 DMAR-MSI 2-edge dmar2
57: 0 0 0 0 DMAR-MSI 1-edge dmar1
58: 0 0 0 0 DMAR-MSI 0-edge dmar0
59: 0 0 0 0 DMAR-MSI 3-edge dmar3
NMI: 0 0 0 0 Non-maskable interrupts
NMD: 0 0 0 0 Duration in usecs of most recent NMI
LOC: 69069 58010 551652 49761 Local timer interrupts
SPU: 0 0 0 0 Spurious interrupts
PMI: 0 0 0 0 Performance monitoring interrupts
IWI: 0 0 0 0 IRQ work interrupts
RTR: 0 0 0 0 APIC ICR read retries
RES: 5301 2607 3167 3238 Rescheduling interrupts
FBS: 0 0 0 0 FBS cross cpu interrupts
CAL: 5052 25807 22664 25595 Function call interrupts
TLB: 1881 1930 1397 3367 TLB shootdowns
MOV: 0 0 0 0 IRQ-move cleanup interrupts
TRM: 0 0 0 0 Thermal event interrupts
THR: 0 0 0 0 Threshold APIC interrupts
DFR: 0 0 0 0 Deferred Error APIC interrupts
MCE: 0 0 0 0 Machine check exceptions
MCP: 1 2 2 2 Machine check polls
RTE: 0 0 0 0 RT throttling events
ERR: 0
MIS: 0
PIN: 0 0 0 0 Posted-interrupt notification event
NPI: 0 0 0 0 Nested posted-interrupt event
PIW: 0 0 0 0 Posted-interrupt wakeup event
ゲスト側
# lspci -s 08:01.0 -vvv
08:01.0 Unassigned class [ff00]: Interface Corp Device 0b61 (rev 02)
Subsystem: Interface Corp Device 2cd8
Physical Slot: 1
Control: I/O- Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
Status: Cap- 66MHz- UDF- FastB2B- ParErr- DEVSEL=slow >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
Interrupt: pin A routed to IRQ 23
Region 0: Memory at fc000000 (32-bit, non-prefetchable) [size=32]
# cat /proc/interrupts
CPU0 CPU1
1: 0 2406 IO-APIC 1-edge i8042
8: 0 0 IO-APIC 8-edge rtc0
9: 0 0 IO-APIC 9-fasteoi acpi
12: 144 0 IO-APIC 12-edge i8042
16: 0 0 IO-APIC 16-fasteoi i801_smbus
21: 0 1044 IO-APIC 21-fasteoi qxl
22: 0 5 IO-APIC 22-fasteoi virtio4, virtio3
23: 490 0 IO-APIC 23-fasteoi extmem
24: 0 0 PCI-MSI 32768-edge aerdrv
:
(2) 下記、Interface社PEXH224020等、一部のPCIカードでは、1枚のカードで２つのバスブリッジを持っている場合があります。ホスト側(通常の場合)
# lspci -d 1147:08c0 -vv
23:0c.0 Unassigned class [ff00]: Interface Corp Device 08c0 (rev 01)
Subsystem: Interface Corp Device 2d14
Control: I/O- Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
Status: Cap- 66MHz- UDF- FastB2B- ParErr- DEVSEL=slow >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
Interrupt: pin A routed to IRQ 27
Region 0: Memory at dfffe000 (32-bit, non-prefetchable) [size=32]
23:0c.1 Unassigned class [ff00]: Interface Corp Device 08c0 (rev 01)
Subsystem: Interface Corp Device 2d94
Control: I/O- Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
Status: Cap- 66MHz- UDF- FastB2B- ParErr- DEVSEL=slow >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
Interrupt: pin B routed to IRQ 28
Region 0: Memory at dffff000 (32-bit, non-prefetchable) [size=32]
これらのカードをKVM-RTに対してPCIパススルーを行った場合、ゲストOS側の起動時に pci=routeirq を付与しないと、IRQがゲストOSに到達しない場合があります。
ホスト側(PCIパススルーを行った場合)
# lspci -d 1147:08c0 -vvv
67:0c.0 Unassigned class [ff00]: Interface Corp Device 08c0 (rev 01)
Subsystem: Interface Corp Device 2d14
Control: I/O- Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
Status: Cap- 66MHz- UDF- FastB2B- ParErr- DEVSEL=slow >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
Interrupt: pin A routed to IRQ 94
NUMA node: 0
IOMMU group: 91
Region 0: Memory at e0e01000 (32-bit, non-prefetchable) [size=32]
Kernel driver in use: vfio-pci
67:0c.1 Unassigned class [ff00]: Interface Corp Device 08c0 (rev 01)
Subsystem: Interface Corp Device 2d94
Control: I/O- Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
Status: Cap- 66MHz- UDF- FastB2B- ParErr- DEVSEL=slow >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
Interrupt: pin B routed to IRQ 95
NUMA node: 0
IOMMU group: 91
Region 0: Memory at e0e00000 (32-bit, non-prefetchable) [size=32]
Kernel driver in use: vfio-pci
ゲスト側側(PCIパススルーを行った場合)
(ボードが２つに分割されて見える)
# lspci -d 1147:08c0 -vvv
0a:01.0 Unassigned class [ff00]: Interface Corp Device 08c0 (rev 01)
Subsystem: Interface Corp Device 2d14
Physical Slot: 1
Control: I/O- Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
Status: Cap- 66MHz- UDF- FastB2B- ParErr- DEVSEL=slow >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
Interrupt: pin A routed to IRQ 20
Region 0: Memory at fa808000 (32-bit, non-prefetchable) [size=32]
0a:02.0 Unassigned class [ff00]: Interface Corp Device 08c0 (rev 01)
Subsystem: Interface Corp Device 2d94
Physical Slot: 2
Control: I/O- Mem+ BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
Status: Cap- 66MHz- UDF- FastB2B- ParErr- DEVSEL=slow >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
Interrupt: pin B routed to IRQ 22
Region 0: Memory at fa809000 (32-bit, non-prefetchable) [size=32]
# cat /proc/interrupts
CPU0 CPU1 CPU2 CPU3
0: 19 0 0 0 IO-APIC-edge timer
1: 200 0 0 0 IO-APIC-edge i8042
8: 0 0 0 0 IO-APIC-edge rtc0
9: 0 0 0 0 IO-APIC-fasteoi acpi
12: 134 0 0 0 IO-APIC-edge i8042
16: 0 0 0 0 IO-APIC-fasteoi i801_smbus
20: 0 0 0 0 IO-APIC-fasteoi extmem
21: 1030 0 0 0 IO-APIC-fasteoi qxl
22: 0 0 0 0 IO-APIC-fasteoi extmem
:
# lsirq
16 00:1f.3 Intel Corporation 82801I (ICH9 Family) SMBus Controller (rev 02)
20 0a:01.0 Interface Corp Unknown device (rev 01)
21 00:01.0 Red Hat, Inc. QXL paravirtual graphic card (rev 04)
22 0a:02.0 Interface Corp Unknown device (rev 01)
:
Nvidie製品をVGAパススルーする場合の注意事項について(2022.05.19)
VGAパススルーを利用して、
ホストOS側でオンボードVGAなどNvidiaではないグラフィックカードを
ゲストOS側でNvidiaグラフィックカードグラフィックカードを
構成する場合の注意事項について以下に示します。ゲストOS側でNvidiaグラフィックカードグラフィックカードを
- RedHawk インストール前
Nvidiaグラフィックカードを挿入しない状態か、あるいは、BIOSの設定で利用しない状態でRedHawkのインストールを開始してください。
- RedHawk インストール時
基本的に、NVIDIA製ドライバとライブラリをインストールすると、 ホストOS側のの/usr/lib64/libEGL.so,/usr/lib64/libGL.soライブラリと
Xorgサーバの/usr/lib64/xorg/modules/extensions/libglx.soモジュール等がすべてNVIDIA社製ドライバ専用に上書きされてしまい、
(nouveau を含めた)Nvidia社製ドライバではないグラフィックカードが動作しなくなります。

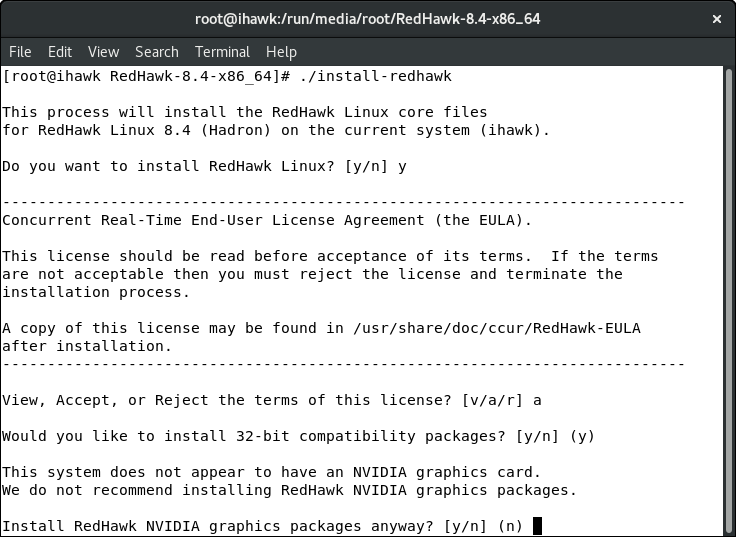

このため、RedHawkインストールする際に、以下の様にNVIDIAグラフィックパッケージをインストールしないように"n"を入力してください。
- RedHawk インストール後 (下記の例は、RedHawk8.4.1)
RedHawkカーネルには、コンカレント社製のNvidiaドライバが含まれているために、再起動するとNvidiaカードをカーネルが認識し、GUIが起動しません。
Nvidiaドライバは、/lib/modules/`uname -r`ディレクトリ下に存在し、起動カーネルinitramfsにも含まれています。
このため、Nvidiaドライバをバックアップして削除し、initramfsを再構成しなければなりません。# find /lib/modules/`uname -r` -type f |grep nvidia : : : /lib/modules/5.10.59-rt52-RedHawk-8.4.1-trace/kernel/drivers/video/nvidia-glx/nvidia/nvidia.ko /lib/modules/5.10.59-rt52-RedHawk-8.4.1-trace/kernel/drivers/video/nvidia-glx/nvidia-drm/nvidia-drm.ko /lib/modules/5.10.59-rt52-RedHawk-8.4.1-trace/kernel/drivers/video/nvidia-glx/nvidia-modeset/nvidia-modeset.ko /lib/modules/5.10.59-rt52-RedHawk-8.4.1-trace/kernel/drivers/video/nvidia-glx/nvidia-uvm/nvidia-uvm.ko # lsinitrd|grep nvidia -r--r--r-- 1 root root 1584 May 18 2021 etc/modprobe.d/nvidia.conf drwxr-xr-x 5 root root 0 May 18 2021 usr/lib/modules/5.10.59-rt52-RedHawk-8.4.1-trace/kernel/drivers/video/nvidia-glx drwxr-xr-x 2 root root 0 May 18 2021 usr/lib/modules/5.10.59-rt52-RedHawk-8.4.1-trace/kernel/drivers/video/nvidia-glx/nvidia drwxr-xr-x 2 root root 0 May 18 2021 usr/lib/modules/5.10.59-rt52-RedHawk-8.4.1-trace/kernel/drivers/video/nvidia-glx/nvidia-drm -rw-r--r-- 1 root root 114352 May 18 2021 usr/lib/modules/5.10.59-rt52-RedHawk-8.4.1-trace/kernel/drivers/video/nvidia-glx/nvidia-drm/nvidia-drm.ko drwxr-xr-x 2 root root 0 May 18 2021 usr/lib/modules/5.10.59-rt52-RedHawk-8.4.1-trace/kernel/drivers/video/nvidia-glx/nvidia-modeset -rw-r--r-- 1 root root 1580360 May 18 2021 usr/lib/modules/5.10.59-rt52-RedHawk-8.4.1-trace/kernel/drivers/video/nvidia-glx/nvidia-modeset/nvidia-modeset.ko -rw-r--r-- 1 root root 42165192 May 18 2021 usr/lib/modules/5.10.59-rt52-RedHawk-8.4.1-trace/kernel/drivers/video/nvidia-glx/nvidia/nvidia.ko
再構成の方法以下に２つ示します。
なお、-trcaeカーネル以外(-debug,-custom,あるいはフレーバー無し)の場合には、適宜読み替えてください。
1. カーネルモジュールを削除する方法
(下記、nvidiaドライバーのブラックリスト登録は必要無いが、カーネルモジュールのリビルドで復活する。)
2.カーネルモジュールを削除しないで行う方法# tar cvfz /usr/local/nvidia-backup.tar.gz \ /lib/modules/5.10.59-rt52-RedHawk-8.4.1-trace/kernel/drivers/video/nvidia-glx/nvidia/nvidia.ko \ /lib/modules/5.10.59-rt52-RedHawk-8.4.1-trace/kernel/drivers/video/nvidia-glx/nvidia-drm/nvidia-drm.ko \ /lib/modules/5.10.59-rt52-RedHawk-8.4.1-trace/kernel/drivers/video/nvidia-glx/nvidia-modeset/nvidia-modeset.ko \ /lib/modules/5.10.59-rt52-RedHawk-8.4.1-trace/kernel/drivers/video/nvidia-glx/nvidia-uvm/nvidia-uvm.ko \ /etc/modprobe.d/nvidia.conf # rm -f \ /lib/modules/5.10.59-rt52-RedHawk-8.4.1-trace/kernel/drivers/video/nvidia-glx/nvidia/nvidia.ko \ /lib/modules/5.10.59-rt52-RedHawk-8.4.1-trace/kernel/drivers/video/nvidia-glx/nvidia-drm/nvidia-drm.ko \ /lib/modules/5.10.59-rt52-RedHawk-8.4.1-trace/kernel/drivers/video/nvidia-glx/nvidia-modeset/nvidia-modeset.ko \ /lib/modules/5.10.59-rt52-RedHawk-8.4.1-trace/kernel/drivers/video/nvidia-glx/nvidia-uvm/nvidia-uvm.ko \ /etc/modprobe.d/nvidia.conf # dracut -f --kver `uname -r`
(下記、nvidiaドライバーのブラックリスト登録が必要で、他のomitリストを確認する必要がある。)
# dracut -f --kver `uname -r` --omit-drivers="nvidia_uvm nvidia_drm nvidia_modeset nvidia"
最後に、/etc/X11/xorg.confのDeviceセクションに以下の様にBusIDを追加しておきます。
この時、PCIスロット番号は、10進数で記述する事に注意してください。
lspci の表示は、16進数で表示されています。Section "Device" Identifier "Device0" Driver "fbdev" BusID "PCI:1:0:0" EndSection
X11が認識しているバス番号は"/var/log/Xorg.0.log"に含まれています。# lspci | grap VGA 01:00.1 VGA compatible controller: Matrox Electronics Systems Ltd. MGA G200eH3 (rev 02) (prog-if 00 [VGA controller]) 37:00.0 VGA compatible controller: NVIDIA Corporation GP106GL [Quadro P2000] (rev a1) (prog-if 00 [VGA controller])
上記の例では、Nvidiaグラフィックカードは、0x37のスロット番号ですが、もしxorg.confのBusIDで記述する場合には、BusID "PCI:55:0:0"になります。# fgrep PCI: /var/log/Xorg.0.log [ 181.765] (--) PCI:*(0:1:0:1) 102b:0538:1590:00e4 rev 2, Mem @ 0xd8000000/16777216, 0xd9b98000/16384, 0xd9000000/8388608, BIOS @ 0x????????/131072 [ 181.765] (--) PCI: (0:55:0:0) 10de:1c30:10de:11b3 rev 161, Mem @ 0xe3000000/16777216, 0xcbfe0000000/268435456, 0xcbff0000000/33554432, I/O @ 0x00006000/128, BIOS @ 0x????????/524288
- /etc/sysconfig/grubを編集
Intel VT-dシステムの場合、IOMMUはカーネルコマンドラインにパラメータintel_iommu=onとiommu=ptパラメータを追加することでアクティブになります。
AMD-Viシステムの場合、必要なオプションはamd_iommu=pt です。
このオプションを有効にするには、/etc/sysconfig/grub コンフィグレーションファイルのGRUB_CMDLINX_LINUX行を、次のように編集または追加します。
GRUB_TIMEOUT=5 GRUB_DISTRIBUTOR="$(sed 's, release .*$,,g' /etc/system-release)" GRUB_DEFAULT=saved GRUB_DISABLE_SUBMENU=true GRUB_TERMINAL_OUTPUT="console" GRUB_CMDLINE_LINUX="crashkernel=384M resume=UUID=@@@@@@@@-@@@@-@@@@-@@@@-@@@@@@@@@@@@ rhgb quiet workqueue.prio=3 intel_idle.max_cstate=0 intel_iommu=on iommu=pt" GRUB_DISABLE_RECOVERY="true" GRUB_ENABLE_BLSCFG=true
- ブートローダーのコンフィグレーションファイルを再生成する
/etc/sysconfig/grubへの変更を適用するには、grub2-mkconfig次のコマンドを使用してブートローダー構成を再生成します。
# grub2-mkconfig -o /etc/grub2-efi.cfg
- シャットダウンし、BIOSの設定を行い再起動する
シャットダウン後、Nvidiaカードを挿入し、BIOSの設定でNvidiaカードを認識する様に設定してください。
当然、BIOS設定で仮想化機能を有効にする事を忘れないでください。
起動時に画面がブラックアウトしている場合、(CTRL)+(ALT)+(F3)等を同時に押し、login:が出ていれば、rootでログインし、間違いを修正してください。
- VFIOドライバへのパラメータ(必要があれば)
/etc/modprobe.d/vfio.confにNvidiaグラフィックカードのベンダーIDとボードIDを記述します。
options vfio-pci ids=10de:1c30,10de:11b3
- nvidiaドライバーのブラックリスト登録(必要があれば)
/etc/modprobe.d/nvidia.confを置き換えます。
(nouveauは、RHEL/クローンのNvidiaグラフィックカードドライバで、それ以外はNvidia社製のNvidiaグラフィックカードドライバ)同様の事を、起動時にgrubメニューからinitramfsへ行うためには、以下の行を起動パラメータのrhgb quietより前に追加してください。blacklist nvidia_uvm,nvidia_drm,nvidia_modeset,nvidia,nouveau
dracut.cmdline(7)参照
rd.driver.blacklist=nvidia_uvm,nvidia_drm,nvidia_modeset,nvidia,nouveau
(注意：カンマ区切りリスト)
バグ等
-
KVM-RT で、下記のエラーが発生する。(2021/10/4)
PCIパススルー構成でイーサネットデバイスを構成するときdo_IRQエラーが発生することがある。
（1）ゲストOSはベアメタルOSのPCI順でPCIパススルーを設定する必要があります。
つまり、ベアメタルでlspciコマンドを実行したときに出力される順序です。
注：virt-managerで初期状態のPCIパススルーを設定
すると、PCIスロット番号がこの順序で割り当てられますが、削除/追加を繰り返す場合はそうではありません。
virt-managerで割り当てられているPCIスロットを確認することはできませんので
、以下のコマンドで手動で確認・編集してください。
＃virsh edit VM name
（2）ゲストオペレーティングシステムのInitramfsイメージにネットワークドライバーを含めることはできません。
つまり、ゲストオペレーティングシステムは、次のコマンドを使用してInitramfsを再構築する必要があります。
＃dracut -f --omit-drivers "e100 e1000 e1000e igb ixgb ixgbe i40e bonding"
dracut(7)参照 (注意：スペース区切りリスト)
ネットワークデバイス名が、udevルールを無視するため、ボンディング構成に問題が発生します。
Netwokカードとドライバ(e1000e,igb,ixgbe,i40e)が混在するシステムで、デバイス名称と対象ポートが起動毎に異なる問題の
/etc/udev/rules.d/70-persistent-intel.rulesルールを作成の上、問題のあるデバイスドライバー（おそらくixgbe）を削除し、再インストールします。
具体的には、次のコマンドを/etc/rc.localに追加します。
rmmod ixgbe; modprobe ixgbe
-
KVM-RT 1.2 で、リアルタイムモードにすると、下記のエラーが発生する。(2021/9/2)
# kvmrt-import
Importing VM "RedHawk" into '/etc/kvmrt.cfg'.
Updated '/etc/kvmrt.cfg'.
# cat /etc/kvmrt.cfg
[cb87039c-bcce-45a4-8c53-8a93b0734da7]
name = RedHawk
title =
description =
nr_vcpus = 2
cpu_topology = 2,1,1
cpuset =
rt = False
rt_memory = auto
numatune = auto
hide_kvm = False
autostart = True
# kvmrt-boot
# kvmrt-edit-config
Editing temporary file for /etc/kvmrt.cfg
Synchronizing libvirt configuration of "RedHawk".
KVM-RT configuration (/etc/kvmrt.cfg) has been updated.
# cat /etc/kvmrt.cfg
[cb87039c-bcce-45a4-8c53-8a93b0734da7]
name = RedHawk
title =
description =
nr_vcpus = 2
cpu_topology = 2,1,1
cpuset = 1-3
rt = True
rt_memory = auto
numatune = auto
hide_kvm = False
autostart = True
[__METADATA__]
version = 1.2
release = 20210208
# kvmrt-boot
Traceback (most recent call last):
File "/usr/bin/kvmrt-boot", line 261, in
if boot_and_tune(vm, vc):
File "/usr/bin/kvmrt-boot", line 155, in boot_and_tune
verbose=verbose):
File "/usr/lib/python3.6/site-packages/kvmrt/tune_vm.py", line 49, in tune_vm
tasks = cpus_have_pinned_tasks(shield_cpumask, allow_pid=get_vm_pid(vm))
File "/usr/lib/python3.6/site-packages/kvmrt/runtime_vm_lib.py", line 125, in cpus_have_pinned_tasks
t = bitmask(affinity)
File "/usr/lib/python3.6/site-packages/kvmrt/bitmask.py", line 139, in __init__
raise ValueError("invalid bitmask string: '%s'" % mask)
ValueError: invalid bitmask string: 'プロセス ID 1 の現在の親和性リスト: 0-3'
原因は、
/usr/lib/python3.6/site-packages/kvmrt/runtime_vm_lib.py
ファイルのバグです。
KVM-RTを1.3以上にバージョンアップするか、LANG変数を en_US.UTF-8 にするか、下記のように変更してください。
誤:
119: pp = os.popen("taskset -c -p %s 2>/dev/null | sed 's/.*affinity list: //'" % tid)
264: if os.system('taskset -p -c %s %s >/dev/null' % (cpumask, tid)) != 0:
452: pp = os.popen("taskset -c -p %s | sed 's/.*affinity list: //'" % tid)
正:
119: pp = os.popen("LANG=en_US.UTF-8 taskset -c -p %s 2>/dev/null | sed 's/.*affinity list: //'" % tid)
264: if os.system('LANG=en_US.UTF-8 taskset -p -c %s %s >/dev/null' % (cpumask, tid)) != 0:
452: pp = os.popen("LANG=en_US.UTF-8 taskset -c -p %s | sed 's/.*affinity list: //'" % tid)
![[back]](images/back.gif)
Back
-
PCIパススルー構成でイーサネットデバイスを構成するときdo_IRQエラーが発生することがある。
（1）ゲストOSはベアメタルOSのPCI順でPCIパススルーを設定する必要があります。
つまり、ベアメタルでlspciコマンドを実行したときに出力される順序です。
注：virt-managerで初期状態のPCIパススルーを設定
すると、PCIスロット番号がこの順序で割り当てられますが、削除/追加を繰り返す場合はそうではありません。
virt-managerで割り当てられているPCIスロットを確認することはできませんので
、以下のコマンドで手動で確認・編集してください。
＃virsh edit VM name
（2）ゲストオペレーティングシステムのInitramfsイメージにネットワークドライバーを含めることはできません。
つまり、ゲストオペレーティングシステムは、次のコマンドを使用してInitramfsを再構築する必要があります。
＃dracut -f --omit-drivers "e100 e1000 e1000e igb ixgb ixgbe i40e bonding"
dracut(7)参照 (注意：スペース区切りリスト)
ネットワークデバイス名が、udevルールを無視するため、ボンディング構成に問題が発生します。Netwokカードとドライバ(e1000e,igb,ixgbe,i40e)が混在するシステムで、デバイス名称と対象ポートが起動毎に異なる問題の
/etc/udev/rules.d/70-persistent-intel.rulesルールを作成の上、問題のあるデバイスドライバー（おそらくixgbe）を削除し、再インストールします。
具体的には、次のコマンドを/etc/rc.localに追加します。
rmmod ixgbe; modprobe ixgbe
-
KVM-RT 1.2 で、リアルタイムモードにすると、下記のエラーが発生する。(2021/9/2)
# kvmrt-import Importing VM "RedHawk" into '/etc/kvmrt.cfg'. Updated '/etc/kvmrt.cfg'. # cat /etc/kvmrt.cfg [cb87039c-bcce-45a4-8c53-8a93b0734da7] name = RedHawk title = description = nr_vcpus = 2 cpu_topology = 2,1,1 cpuset = rt = False rt_memory = auto numatune = auto hide_kvm = False autostart = True # kvmrt-boot # kvmrt-edit-config Editing temporary file for /etc/kvmrt.cfg Synchronizing libvirt configuration of "RedHawk". KVM-RT configuration (/etc/kvmrt.cfg) has been updated. # cat /etc/kvmrt.cfg [cb87039c-bcce-45a4-8c53-8a93b0734da7] name = RedHawk title = description = nr_vcpus = 2 cpu_topology = 2,1,1 cpuset = 1-3 rt = True rt_memory = auto numatune = auto hide_kvm = False autostart = True [__METADATA__] version = 1.2 release = 20210208 # kvmrt-boot Traceback (most recent call last): File "/usr/bin/kvmrt-boot", line 261, inif boot_and_tune(vm, vc): File "/usr/bin/kvmrt-boot", line 155, in boot_and_tune verbose=verbose): File "/usr/lib/python3.6/site-packages/kvmrt/tune_vm.py", line 49, in tune_vm tasks = cpus_have_pinned_tasks(shield_cpumask, allow_pid=get_vm_pid(vm)) File "/usr/lib/python3.6/site-packages/kvmrt/runtime_vm_lib.py", line 125, in cpus_have_pinned_tasks t = bitmask(affinity) File "/usr/lib/python3.6/site-packages/kvmrt/bitmask.py", line 139, in __init__ raise ValueError("invalid bitmask string: '%s'" % mask) ValueError: invalid bitmask string: 'プロセス ID 1 の現在の親和性リスト: 0-3'
ファイルのバグです。
KVM-RTを1.3以上にバージョンアップするか、LANG変数を en_US.UTF-8 にするか、下記のように変更してください。
-
誤:
-
119: pp = os.popen("taskset -c -p %s 2>/dev/null | sed 's/.*affinity list: //'" % tid)
264: if os.system('taskset -p -c %s %s >/dev/null' % (cpumask, tid)) != 0:
452: pp = os.popen("taskset -c -p %s | sed 's/.*affinity list: //'" % tid)
-
119: pp = os.popen("LANG=en_US.UTF-8 taskset -c -p %s 2>/dev/null | sed 's/.*affinity list: //'" % tid)
264: if os.system('LANG=en_US.UTF-8 taskset -p -c %s %s >/dev/null' % (cpumask, tid)) != 0:
452: pp = os.popen("LANG=en_US.UTF-8 taskset -c -p %s | sed 's/.*affinity list: //'" % tid)
Back
